酸化膜の測定はSERA法（連続電気化学還元法）で行った（図12）。一般的に使用されるAES（オージェ電子分光法）、XPS（X線光電子分光分析）は、酸化膜厚の測定時間が長く、多数の測定をするのには向かない。一方、SERA法は、試験片形状、寸法による制約などの問題もあるが、簡易な方法であり多数の試料測定には有効である。

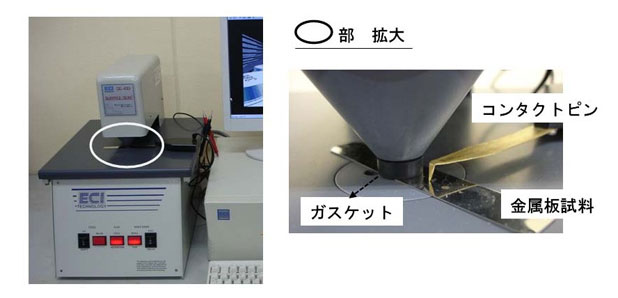

図12 SERA法（連続電気化学還元法）

　今後、OSP基板の利用がますます増加すると考えられる。OSP基板のはんだ付け不良解析はわかりにくい。当社では、各パッドのOSP厚とOSP膜自体の状態を分析することが重要と考えており、引き続き、新しい分析方法の検証や方法自体を考えていきたい。
