④iPhoneXとMSAP60μピッチの出現

（1）iPhoneX

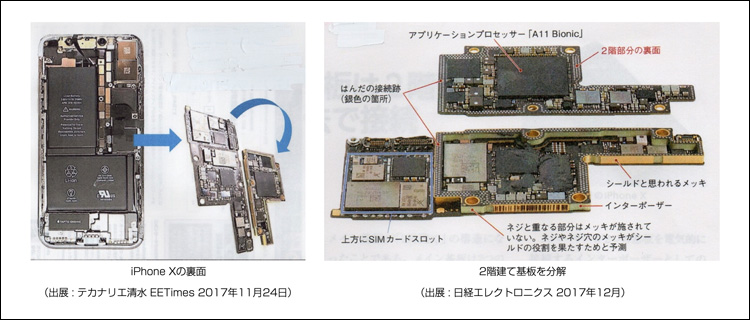

2017年に発売されたiPhoneXには、有機ELが採用され電池を大きくする必要があり、iPhone8と比べて30%プリント配線板の投影面積を減らす必要があった。そのためにプリント配線板を2階建てにし、上下にプリント配線板を配して実装面積を稼ぐ構造になった（写真2）。さらに配線の面積を縮小するために配線ピッチを60μピッチ（L／S  30/30μ）にする必要がありMSAP工法が採用された。



MSAPはiPhoneXに採用されるまでは主としてCSPのパッケージやメモリー基板に採用されていた。MSAPをスマートフォンのメイン基板に使用したのはiPhoneXが初めてであり、その後、他社も同様の2階建て構造とMSAPを採用し、この方式がスマートフォン配線板のデファクトスタンダードとなった。

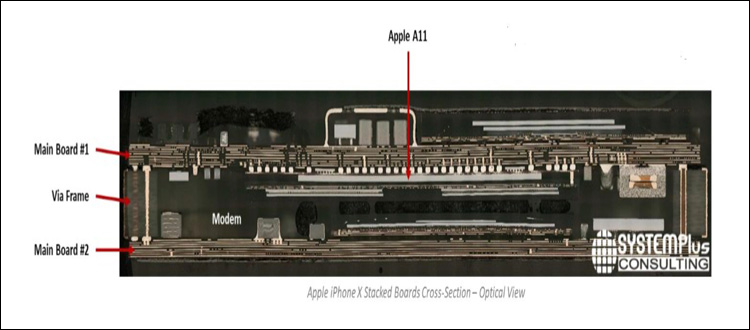

iPhoneXの2階建て構造のプリント配線板はスペーサーにより接続され、その空間には多数の部品が搭載されている（写真3）。2枚の基板のひとつはロジック基板でアプリケーションプロセッサを搭載したメイン基板で、他は通信ICなどを搭載したRF基板となっている。ロジック基板は10層でRF基板は８層、各基板の表層から2・3番目がMSAP基板の60μピッチになっている^{1）、 2） 、3）、4）}。

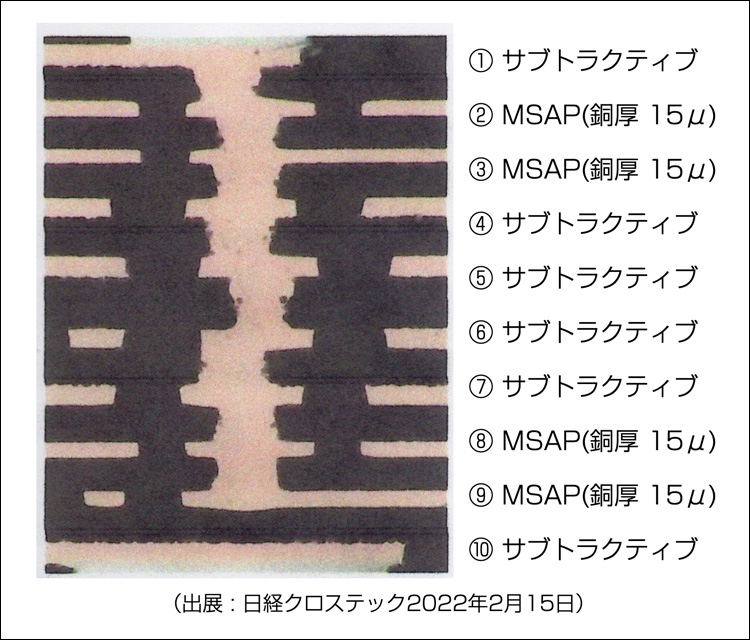

写真4にiPhone14Pro Maxのロジック基板の断面写真を示す^5）。メイン基板は10層で、各上下から2 ・ 3層目がMSAPで、断面の形状からMSAP方式であることが解る。MSAP部の銅厚は15μで、他の配線より銅厚が薄い。iPhone14 Pro Maxが発売されたのは2022年で、MSAP部は60μピッチで配線がやや細くなっている、5年前に発売されたiPhoneXと配線ピッチは同じである。



（2）MSAP工法と＜縦型現像機＞の必要性

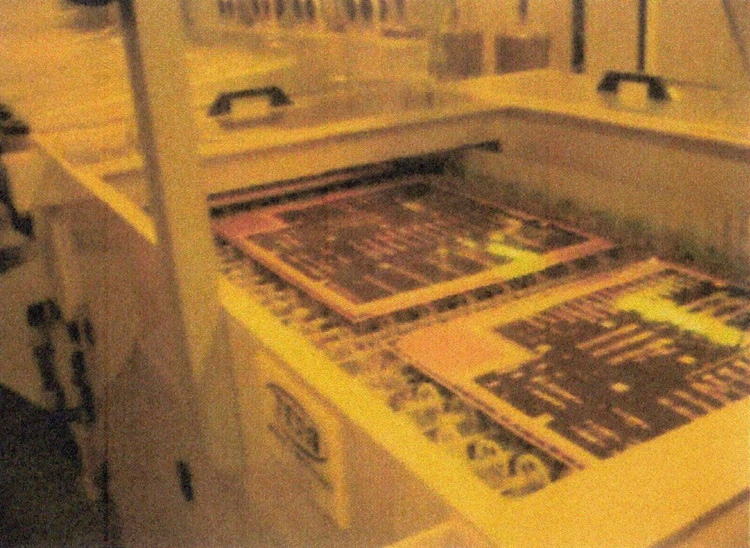

プリント配線板の現像機は、通常ローラ送りの水平タイプが使用されている（写真5）。

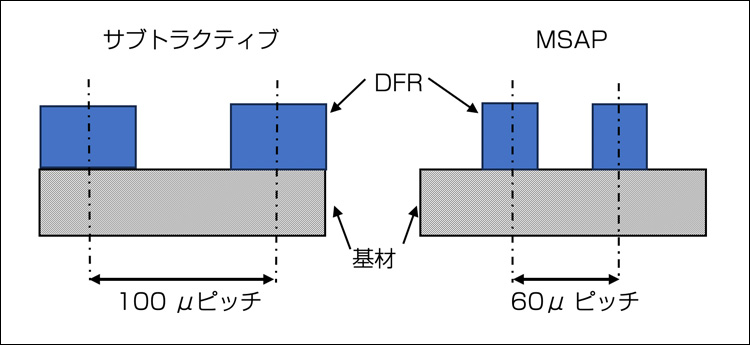

図4にDFR現像後のサブトラクティブとMSAPの断面を示す。図で判るように、MSAPの60μピッチのDFRは縦に長く下地との密着面積が小さい。ローラ搬送タイプの水平現像機をMSAPに使用すると、ローラがDFRに接触しDFを傷つけて歩留まりを低下させてしまう。そこで、MSAP用の現像機として無接触でDFRを傷つけない＜縦型現像機＞が登場した。

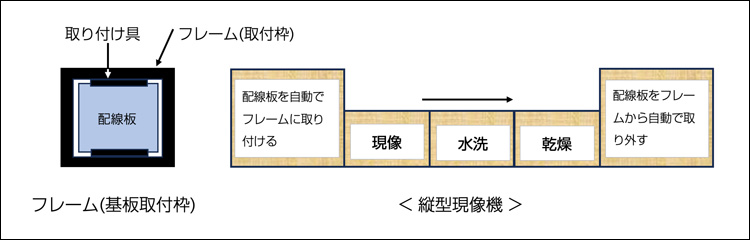

＜縦型現像機＞は、先ず基板をロボットでフレーム(枠)に取り付け、フレームをマシーンに垂直に取り付け無接触で現像・水洗・乾燥工程を搬送させる。基板からの取り外しもロボットを使用する（図5)。
