4.基板の保管

　産業用途など、生産量が比較的少なく、長期保証が必要な製品にとって、基板保管は重要な項目となる。85℃／85％放置で比較したCu板の酸化膜厚とはんだ付け性の関係を図9?図11に示す。OSPの違いが酸化膜及びはんだ付け性に影響している。ただし、室温17ヶ月放置では、OSP1、2とも、酸化膜、ぬれ時間がほとんど変化していなかった。このため、30～40℃の現実におこり得る条件での試験を予定している。また、メーカーデータでは、スルーホール（TH）上がりを評価している場合も多く、製品基板を用いてTHへのはんだぬれ上がりを評価指標にすることも必要と考える。

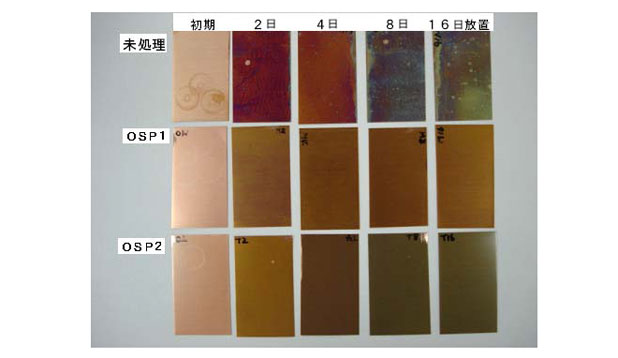

図9 Cu板の状態（85℃/85％RH放置）

図10 はんだ付け時間の変化（85℃／85％RH）

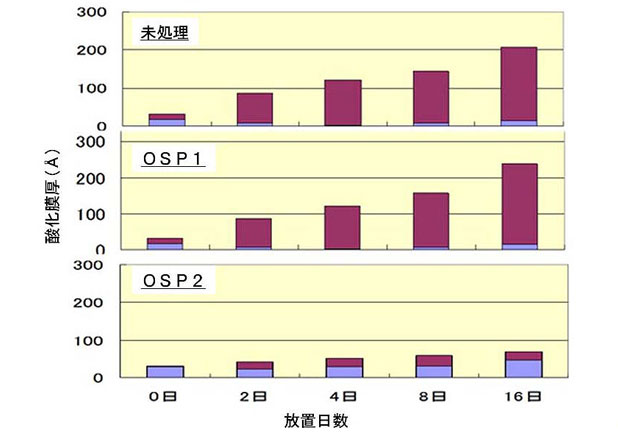

図11 酸化膜厚の変化(85℃／85％RH)

　次に保管方法による酸化の評価結果を示す。表1に40℃／90％RH、85℃／85％RHで放置した場合の結果を示す。この評価は、生Cu板の酸化膜厚を測定しており、その時のはんだ付け性を示すものではない。40℃／90％RHでは、乾燥剤のないPE袋で明らかな酸化膜の増加が認められた。85℃／85％RH条件ではRPシステムの酸化防止効果がすぐれている結果となった。

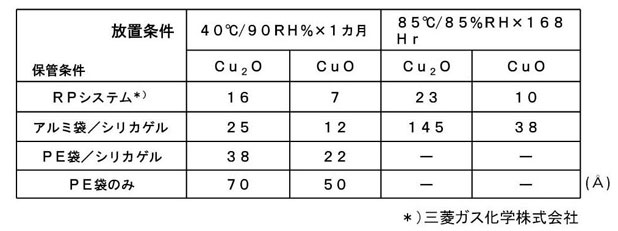

表1 各保管条件での酸化膜厚の変化
